سافت استارتر اشنایدر

سافت استارتر اشنایدر یک دستگاه حالت جامد است که با محدود کردن هجوم اولیه زیاد جریان مرتبط با راه اندازی موتور، از موتورهای الکتریکی AC در برابر آسیب ناشی از هجوم ناگهانی نیرو محافظت می‌کند. سافت استارترها به عنوان استارترهای با ولتاژ کاهش یافته (RVSS) نیز شناخته می‌شوند. سافت استارتر اشنایدر الکتریک مناسب و قدرتمند جهت راه‌اندازی موتورهای القایی می‌باشد. این سافت استارترها در رنج گسترده‌ای ۳ آمپر (۰٫۳۷ کیلووات) تا ۱۲۰۰ آمپر (۹۰۰ کیلووات) طراحی و تولید شده‌اند و به طور گسترده برای هر کاربرد تجاری و صنعتی مورداستفاده قرار گیرند.

موتورهای الکتریکی ۶۰ تا ۷۰ درصد کل انرژی در صنعت برق را مصرف می‌کنند. سافت استارتر Schneider از شما در برابر آسیب‌های احتمالی محافظت می‌کند و در عین حال گرمای ناشی از توقف و توقف‌های مکرر را کاهش می‌دهد، استرس مکانیکی روی موتور، ترمزها و کاهش عمر موتور الکتریکی و ترمزها را کاهش می‌دهد و کل سیستم، عمر موتور الکتریکی شما را افزایش می‌دهند.

📥دانلود کاتالوگ سافت استارتر اشنایدر📥

در این سافت استارتر مدتی طول می‌کشد تا فن روشن شود، اما با حرکت فن، بار و گشتاور موتور فعلی کاهش می‌یابد. در کانال‌های هوا، سیستم هوا را از طریق فیلترهایی که گرد و غبار را جمع آوری می‌کنند، می‌کشد؛ سپس هوای تازه به گیاه فرستاده می‌شود. جزء اصلی سافت استارتر جزء طراحی شده برای محدود کردن ولتاژ اعمال شده به موتور است. Triac از دو تریستور پشت سر هم یا SCR تشکیل شده است. پالس‌ها در زمان رمپ ارسال می‌شوند؛ بنابراین جریان به راحتی به موتور اعمال می‌شود. این اجازه می‌دهد تا موتور صاف شروع به کاهش تدریجی گشتاور و گشتاور کند.

انواع سافت استارتر اشنایدر

سافت استارترهای این برند به‌طورکلی به دو دسته اصلی دیجیتال و آنالوگ دسته‌بندی می‌شوند؛ سافت استارتر دیجیتال Altistart22 و Altistart48 مناسب موتورهای سه‌فاز می‌باشد و سافت استارتر آنالوگ Altistart01 هم مناسب موتورهای سه‌فاز و هم تک‌فاز است.

فروشگاه برق لئو، عرضه کننده باکیفیت‌ترین تجهیزات اتوماسیون و اینورتر اشنایدر در تهران

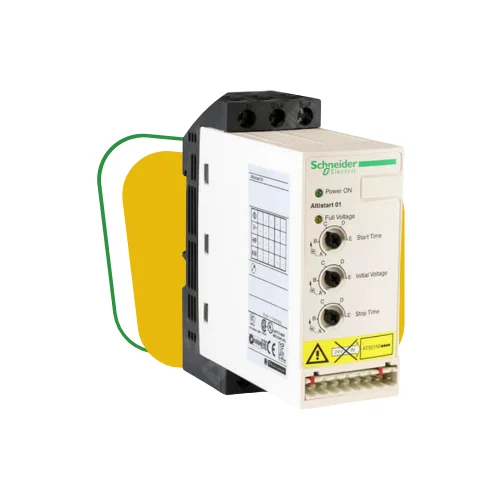

سافت استارتر اشنایدر Altistart ۰۱

سافت استارتر اشنایدر Altistart ۰۱ یک ابزار ایده‌آل برای راه‌اندازی نرم موتورها در کاربردهای صنعتی و تجاری است. این دستگاه به منظور کاهش جریان شروع و جلوگیری از شوک‌های الکتریکی و مکانیکی طراحی شده است. Altistart ۰۱ به کاربران اجازه می‌دهد تا کنترل دقیق‌تری بر روی عملکرد موتورهای خود داشته باشند، با ویژگی‌های زیر:
کنترل جریان و ولتاژ شروع: این ویژگی به کاهش جریان‌های اولیه و افزایش عمر مفید موتور کمک می‌کند.
نصب آسان: Altistart ۰۱ به دلیل طراحی جمع و جور و نصب آسان، گزینه‌ای مناسب برای انواع کاربردهاست.
محافظت در برابر خطاها: این دستگاه دارای سیستم‌های محافظتی مختلفی است که از موتور در برابر خطاهای الکتریکی و حرارتی محافظت می‌کند.
سازگاری بالا: Altistart ۰۱ با انواع موتورهای سه فاز و تک فاز سازگار است و می‌تواند در محیط‌های مختلف صنعتی و تجاری به کار رود.

سافت استارتر اشنایدر Altistart ۲۲

سافت استارتر اشنایدر Altistart ۲۲ یک راه‌حل پیشرفته برای مدیریت و کنترل موتورها در کاربردهای صنعتی سنگین است. این دستگاه با بهره‌گیری از تکنولوژی‌های مدرن، عملکردی مطمئن و کارآمد را ارائه می‌دهد. برخی از ویژگی‌های برجسته Altistart ۲۲ عبارتند از:
کنترل کامل جریان شروع و توقف: Altistart ۲۲ امکان کنترل دقیق بر روی جریان‌های شروع و توقف موتور را فراهم می‌کند، که به کاهش سایش و استهلاک موتور کمک می‌کند.
محافظت جامع: این دستگاه دارای سیستم‌های حفاظتی متعدد مانند حفاظت در برابر جریان‌های بیش از حد، حرارت زیاد و اختلالات ولتاژ است.
کاربری آسان: با وجود رابط کاربری ساده و امکان برنامه‌ریزی، Altistart ۲۲ به راحتی قابل تنظیم و استفاده است.
انعطاف‌پذیری بالا: این سافت استارتر با انواع موتورهای سه فاز سازگار است و می‌تواند در محیط‌های صنعتی مختلف مورد استفاده قرار گیرد.

سافت استارتر اشنایدر Altistart ۴۸

سافت استارتر اشنایدر Altistart ۴۸ یک دستگاه قدرتمند و پیشرفته برای کاربردهای صنعتی سنگین و پیچیده است. این دستگاه با ارائه ویژگی‌های منحصر به فرد و قابلیت‌های پیشرفته، نیازهای متنوع صنایع مختلف را برآورده می‌کند. برخی از ویژگی‌های کلیدی Altistart ۴۸ عبارتند از:
کنترل دقیق شروع و توقف: Altistart ۴۸ با کنترل دقیق جریان‌های شروع و توقف، به کاهش استرس‌های مکانیکی و الکتریکی کمک می‌کند و عمر مفید موتور را افزایش می‌دهد.
محافظت پیشرفته: این دستگاه دارای سیستم‌های حفاظتی پیشرفته‌ای است که از موتور در برابر انواع خطاهای الکتریکی و حرارتی محافظت می‌کند.
قابلیت اتصال به شبکه‌های صنعتی: Altistart ۴۸ امکان اتصال به شبکه‌های صنعتی مختلف مانند Modbus و Ethernet را دارد، که به تسهیل مدیریت و کنترل موتور کمک می‌کند.
پایداری و قابلیت اطمینان بالا: این سافت استارتر با طراحی مقاوم و کیفیت ساخت بالا، عملکردی پایدار و قابل اعتماد را در شرایط صنعتی سخت ارائه می‌دهد.
رابط کاربری پیشرفته: Altistart ۴۸ با داشتن رابط کاربری پیشرفته و امکانات برنامه‌ریزی متعدد، کاربری آسان و بهره‌وری بالایی را برای کاربران فراهم می‌کند.
با انتخاب سافت استارترهای اشنایدر، از جمله Altistart ۰۱، Altistart ۲۲ و Altistart ۴۸، می‌توانید مطمئن باشید که موتورهای شما در بهترین شرایط ممکن و با حداکثر کارایی و عمر مفید کار خواهند کرد. این دستگاه‌ها با ارائه کنترل دقیق و محافظت جامع، به بهبود عملکرد و کاهش هزینه‌های نگهداری کمک می‌کنند.

نمایندگی سافت استارتر اشنایدر

برای تهیه و خرید سافت استارتر اشنایدر به نمایندگی‌​ها و مراکز معتبر مراجعه نمایید. اشنایدر نمایندگی‌​های مختلفی در سراسر ایران دارد و فروشگاه برق لئو یکی از نمایندگی​های معتبر این برند است که در بازار لاله زار تهران قرار دارد. فروشگاه برق لئو سافت استارتر schneider را با قیمت مناسب و با گارانتی به فروش می​‌رساند. با توجه به اینکه قیمت سافت استارتر اشنایدر متغییر است و دارای انواع مختلفی می‌باشد؛ قبل از تهیه و خرید سعی کنید نیاز​های پروژه را به دقت مورد بررسی قرار دهید و سپس بهترین مدل را انتخاب کنید. در صورت نیاز به کسب مشاوره و دریافت اطلاعات بیشتر از طریق راه​‌های ارتباطی مندرج در سایت با کارشناسان ما در تماس باشید و مشکلات خود را مطرح نمایید.

کاربرد سافت استارتر اشنایدر

سافت استارتر اشنایدر دارای کابردهای بسیاری در صنعت و سیستم​‌های خانگی است. از جمله می‌​توان به موارد زیر اشاره نمود:

سیستم تامین آب: یکی دیگر از کاربردهای عالی این دستگاه​‌های الکترونیکی حالت جامد است. هنگام استفاده از پمپ​‌ها در یک فرآیند، باید آن‌ها را به آرامی​ بالا بیاورید؛ در غیر این صورت، باعث افزایش فشار در سیستم آب می‌​شوید که می​‌تواند منجر به شرایط خطرناک شود.

سیستم نقاله بار سنگین: یک سافت استارتر در داخل کنترل پنل قرار خواهد گرفت و با برق سه فاز در قسمت بالایی عرضه می​‌شود؛ سپس در قسمت پایین، برق سه فاز را به موتور می​‌رساند.

کنترل سرعت و گشتاور: در هنگام راه‌اندازی مورد نیاز است (و اگر مجهز به توقف نرم باشد، متوقف شود.)

کاهش جریان‌​ها: برای کاهش جریان بالا در مدار از سافت استارتر اشنایدر استفاده می​‌شود.

سیستم مکانیکی: در این سیستم نیاز به شروع ملایم و بدون سرعت بالا؛ برای کاهش نوک گشتاور و تنش مرتبط با راه‌اندازی معمولی نیاز است. (به عنوان مثال، نوار نقاله، سیستم‌های تسمه محور، چرخ دنده‌ها و …). در پمپ‌​ها برای حذف نوسانات فشار ناشی از سیستم‌​های لوله کشی، زمانی که سیال به سرعت تغییر جهت می​‌دهد، استفاده می​‌شود.

مزایای سافت استارتر اشنایدر

استفاده از سافت استارتر اشنایدر برای راه اندازی الکتروموتور در کاربردهای صنعتی مزیت‌های فراونی دارد که از جمله مزایای این راه‌انداز نرم موارد زیر را می‌توان نام برد:

✅ در زمان راه اندازی موتور ولتاژ به صورت نرم و روان زیاد می‌شود و هیچ تنش یا آسیبی به موتور وارد نمی‌شود.

✅ زمان استارت (start) و استپ (stop) را بدون ضربه تغییر می‌دهد.

✅ با حذف پیک جریان و گشتاور موجب کاهش تنش‌های الکتریکی و مکانیکی شبکه برق می‌شود که افزایش عمر موتور و اجزای دیگر را به دنبال دارد.

✅ با کاهش جریان موتور از سایز کابل‌ها و جریان کلیدهای اتصال به شبکه تغذیه کم می‌شود.

✅ فرورفتگی یا افت ولتاژ خط را محدود می‌کند.

✅ با عملکرد روان موتور به اشکالات مکانیکی کمتری دچار می‌شود در نتیجه به تعمیر و نگه داری کمتری نیاز پیدا می‌کند و نسبت به روش‌های دیگر هزینه کمتری برای نصب، راه اندازی، تعمیر و نگهداری لازم دارد.

✅ در زمان راه اندازی جریان هجومی و گشتاور لحظه‌ای را حذف می‌کند.

✅ این دستگاه از اتلاف حرارت پیشگیری می‌کند و با حفاظت حرارتی موتور از تولید گرما و حرارت بیش از حد موتور جلوگیری می‌کند.

✅ این راه‌انداز موجب افزایش عملکرد و راندمان سیستم‌های صنعتی می‌شود و نقش ویژه‌ای در بهتر کار کردن الکتروموتورها دارد.

✅ روش‌های گوناگونی برای راه اندازی موتورها توسط سافت استار اشنایدر موجب شده با مدل‌های مختلف الکتروموتورها سازگاری پیدا کنند و راه اندازی آن را بدون هیچ گونه صدمه‌ای انجام دهند.

✅ الکتروموتورهایی که مجهز به سافت استارتر اشنایدر هستند بدون لغزش و ضربه و با سرعت پایین خاموش می‌شوند.

مشخصات فنی سافت استارتر اشنایدر

سافت استارتر اشنایدر برای راه‌اندازی تدریجی الکتروموتورها ابزار مناسبی است. جریان راه اندازی موتورها ۵ تا ۸ برابر بیشتر از جریان نامی موتور است و راه اندازی موتور در مدت زمان ۱ تا ۳۰ ثانیه طول می‌کشد زمانی که الکتروموتور به شبکه برق وصل می‌شود این جریان چند برابری را از شبکه برق دریافت می‌کند و در این زمان کوتاه افت ولتاژ زیادی در شبکه برق ایجاد می‌کند که باعث کاهش عمر مفید موتور، اتصالات، بار و کوپلینگ‌های مکانیکی می‌شود و عملکرد تجهیزات ایمنی را مختل می‌کند. سافت استارتر برای حل این مشکل با کنترل دور موتور، ولتاژ اعمالی به موتور را برش می‌زند و در نتیجه مانع هر گونه شوک و آسیب مکانیکی به سیستم می‌شود.

کاربرد وسیع این دستگاه در صنایع مختلف با توجه به دقت، کیفیت و درستی عملکرد آن شناخته شده است که در ولتاژها و توان متفاوت تولید می‌شود و مورد توجه مهندسان صنایع بزرگ قرار گرفته است. دستگاه سافت استارتر اشنایدر به دو روش دیجیتال و آنالوگ به کار می‌رود و در سطح فشار ضعیف از توان‌های کم تا ۸۰۰ کیلو وات با توجه به مدل‌های مختلف ارائه می‌شوند. این وسیله کاربری آسانی دارد ولی قدرتمند عمل می‌کند و قابلیت برنامه ریزی و کنترل عملکرد قسمت‌هایی مثل گشتاور که جهت ارتباط با سیستم مانیتورینگ و یا اتوماسیون ایجاد شده است، را دارد. سافت استارتر با کاهش فشار یا تنش‌های مکانیکی و الکترودینامیکی روی کابل‌ها و شفت موتور موجب افزایش کارایی سیستم شما می‌شود.

راه‌اندازی سافت استارتر اشنایدر

در این بخش نکات مهم در رابطه با نحوه نصب و سیم‌بندی سافت استارتر را بررسی می‌کنیم. در صورتی که نیاز داشته باشیم سرعت و گشتاور موتور را کنترل کنیم باید از اینورتر استفاده کنیم که هزینه بالاتری نیز دارد. سافت استارترها طوری طراحی شده‌اند که وقتی موتور در دور نامی خود باشد از مدار خارج می‌شوند. در واقع کاربرد سافت استارترها فقط برای لحظه شروع به کار الکتروموتورهاست. در واقع پس از راه‌اندازی سیستم، ادامه کار سافت استارتر موجب استهلاک موتور می‌شود؛ بنابراین سافت استارترها پس از راه‌اندازی از مدار خارج می‌شوند که به این کار بای – پس (By-pass) کردن می‌گویند.

سافت استارتر را می‌توان به دو صورت داخلی و خارجی بای پس کرد. در روش بای – پس داخلی، مدار داخلی سافت استارتر با تیغه‌ها موازی شده است. این تیغه‌ها به طور مستقیم به ورودی و خروجی سافت استارتر متصل هستند. هنگامی که الکتروموتور به جریان نامی می‌رسد، تیغه‌ها مدار سافت استارتر را بای پس یا اتصال کوتاه می‌کنند تا آن را از مدار خارج کنند. در نوع بای پس خارجی، سافت استارتر با یک کنتاکتور اشنایدر موازی می‌شود. در این حالت وقتی الکتروموتور به جریان نامی خود برسد، سیم‌پیچ به کنتاکتور فرمان اتصال می‌دهد و سافت استارتر بای پس می‌شود.

بای پس خارجی هزینه بیشتری دارد اما از طرفی نیز قابلیت اطمینان و ماندگاری بیشتری نیز فراهم می‌کند زیرا در نوع بای پس داخلی، تیغه‌ها بعد از مدتی از بین می‌روند و باعث آسیب به سافت استارتر می‌شوند. تعمیر یا تعویض سافت استارتر خیلی بیشتر از نصب کنتاکتور برای سافت استارتر است به همین دلیل کارشناسان معمولاً بای – پس خارجی را ترجیح می‌دهند.

نحوه نصب و سیم‌بندی سافت استارتر

به بررسی نحوه نصب و سیم‌بندی سافت استارتر رسیدیم. از نظر مدار قدرت، سافت استارتر را می‌توان به دو شکل خطی یا فازی نصب کرد. اتصال نرمال و معمول در مورد سافت استارترها اتصال خطی است که برای همه سافت استارترها فراهم است. اما اتصال فازی یا داخل مثلث فقط برای برخی سافت استارترها فراهم است. یکی از ایراداتی که اتصال داخل مثلث دارد این است که باعث از کار افتادن ترمزهای AC می‌شود. بنابراین ابتدا کارشناس نوع استارت و استاپ را معین می‌کند و سپس سافت استارتر را انتخاب می‌کند.

راهنمای خرید سافت استارتر اشنایدر

هنگام خرید سافت استارتر schneider نیاز است به معیار​های مختلف زیر توجه نمایید. این معیار​ها به شما کمک می‌​کند انتخاب بهتر و دقیق‌تر داشته باشید:

✅ توان مصرفی سافت استارتر: آمپرهای بار کامل پلاک موتور، آمپرهای روتور قفل شده، امتیاز HP، منحنی گشتاور/سرعت موتور از مهم‌ترین معیار​های انتخاب سافت استارتر اشنایدر است.

✅ الزامات راه اندازی و توقف: زمان شروع و توقف طولانی‌تر اجازه می‌​دهد تا عملکرد بهتری داشته باشید.

✅ گشتاور ماشینی: میزان گشتاور و سرعت اینرسی بار در سافت استارتر مدل‌های مختلف متفاوت است.

✅ تعداد شروع‌های مورد نیاز در ساعت: اگر تعداد شروع‌ها بیش از حد زیاد باشد، اتلاف گرما می‌تواند مشکل ایجاد کند و باتوجه به شرایط کار؛ این میزان قابل سنجش است.

✅ الزامات حفاظت از اضافه بار: حفاظت اضافه بار بر اساس کلاس است. تریپ استارت کلاس ۱۰ برای ولتاژ ۶ برابر آمپر بار پرکننده موتور، می‌​تواند بیش از ۱۰ ثانیه مقاومت کند. استارت کلاس در هر سافت استارتر متفاوت است.

✅محدوده خدمات برق: میزان حداکثر و حداقل توان مصرفی سافت استارتر schneider از اهمیت به سزایی برخوردار است. در برخی مواقع نوع برق AC  و در برخی مواقع نوع برق DC است.

✅ نوع محوطه قابل استفاده: مجموعه گسترده‌ای از سافت استارترها از جمله ورودی ۲۰۰-۶۹۰ VAC، حداکثر ۷۰۰ اسب بخار در ۲۳۰ ولت و حداکثر ۱۶۰۰ آمپر معمولی موجود است. قبل از انتخاب نهایی خود، با یک متخصص مشورت نمایید. در صورت نیاز به مشاوره و کسب اطلاعات بیشتر با کارشناسان ما در فروشگاه برق لئو تماس حاصل نمایید.

آیا سافت استارتر اشنایدر امکان کنترل و مدیریت وضعیت موتورها را دارد؟

بله، سافت استارتر اشنایدر قابلیت کنترل و مدیریت وضعیت موتورها را دارد. این سیستم به وسیله یک کنترلر الکترونیکی اطلاعات مورد نیاز را از موتور دریافت کرده و بر اساس آن دستگاه را روشن یا خاموش می‌کند. همچنین به کاربر امکان کنترل وضعیت و عملکرد موتور را می‌دهد و به او امکان مدیریت و تنظیمات موردنیاز برای عملکرد بهینه موتورها را می‌دهد.

آیا سافت استارتر اشنایدر امکان کنترل از راه دور را دارد؟

بله، سافت استارتر اشنایدر امکان کنترل از راه دور را دارد. این سیستم به شما امکان می‌دهد تا با استفاده از اینترنت و یا از طریق یک شبکه محلی، سیستم را به راحتی کنترل کنید و تغییرات لازم را اعمال کنید. از این طریق می‌توانید به اطلاعات مربوط به وضعیت سیستم دسترسی پیدا کنید و قابلیت ضبط لاگ‌ها و تجزیه و تحلیل آن‌ها را نیز دارید.

آیا سافت استارتر اشنایدر دارای قابلیت حفاظت و ایمنی برای موتورها است؟

بله، سافت استارتر اشنایدر دارای قابلیت های حفاظت و ایمنی برای موتورها است. این تجهیزات قادر به شناسایی مشکلات مانند جریان اضافی، ولتاژ زیاد، ولتاژ کم، خطاهای فاز، حفاظت در برابر ورود آب و گرد و غبار و... هستند. همچنین، سافت استارتر اشنایدر باعث کاهش نسبت ولتاژ و جریان آغازی برای موتور می‌شود که منجر به ایمنی بیشتر در زمان راه‌اندازی می‌شود.
